Máy cấp tray và gắp thả sản phẩm tự động Load-Unload Tray

Máy Load-Unload Tray ra đời như một giải pháp tự động hóa hiệu quả, giúp tự động cấp khay, gắp sản phẩm và sắp xếp tray chính xác theo quy trình lập trình sẵn. Qua đó doanh nghiệp có thể giảm nhân công, tối ưu thời gian sản xuất và nâng cao hiệu quả vận hành toàn bộ dây chuyền. Bài viết dưới đây sẽ giải thích rõ hơn về cấu tạo và quy trình hoạt động của giải pháp này.

1. Máy Máy cấp tray và gắp thả sản phẩm tự động Load-Unload Tray là gì?

Máy Load-Unload Tray là hệ thống tự động dùng để:

• Cấp tray vào vị trí làm việc
• Gắp sản phẩm vào/ra khỏi tray
• Chuyển tray giữa các công đoạn
• Đồng bộ với dây chuyền sản xuất tự động

Với khả năng hoạt động liên tục và tự động hoàn toàn, máy giúp giảm đáng kể thời gian thao tác thủ công và nâng cao tính ổn định trong sản xuất.

2. Quy trình hoạt động của máy

Để đảm bảo tốc độ và độ chính xác trong quá trình vận hành, hệ thống được thiết kế với quy trình hoạt động tự động khép kín, diễn ra theo trình tự:

1. Chồng tray được cấp tự động vào vị trí transfer tray sản phẩm
2. Tray được chuyển đến vị trí load sản phẩm
3. Cụm tool hút tự động gắp sản phẩm và đưa vào tray
4. Cụm transfer YZ di chuyển tray đến vị trí chồng tray hoàn thiện
5. Cụm lift nâng hạ 2 bên chồng tray theo chiều cao cố định để đảm bảo quá trình gắp chính xác

Toàn bộ quá trình diễn ra liên tục với độ đồng bộ cao, giúp hạn chế lỗi và tối ưu tốc độ sản xuất.

3. Cấu tạo nổi bật của hệ thống

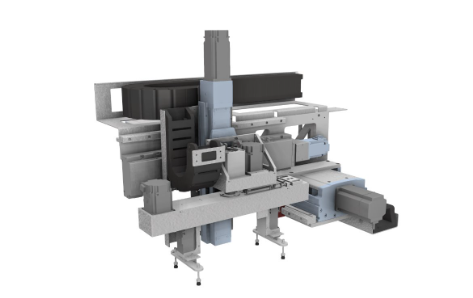

Cụm tool hút sản phẩm XYZ
Đây là bộ phận trực tiếp thực hiện thao tác gắp sản phẩm. Hệ thống sử dụng robot đơn trục XYZ, tool hút chân không và cơ cấu di chuyển tốc độ cao. Nổi bật với các đặc điểm:

• Tốc độ di chuyển khoảng 500 – 800 mm/s
• Độ chính xác cao
• Gắp sản phẩm ổn định
• Hạn chế trầy xước hoặc lỗi sản phẩm

Nhờ khả năng chuyển động linh hoạt theo nhiều trục, cụm hút giúp tối ưu tốc độ cấp sản phẩm vào tray.

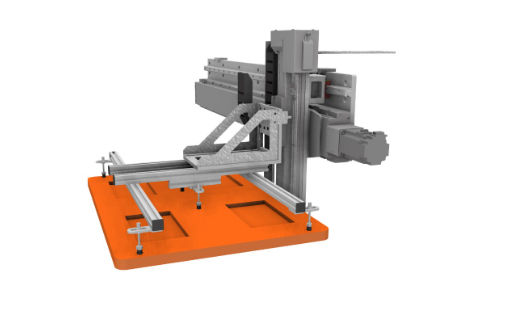

Cụm tool gắp tray YZ
Cụm gắp tray đảm bảo cho máy hoạt động tốt trong việc nâng hạ tray, di chuyển tray theo phương YZ cũng như định vị tray chính xác
Hệ thống sử dụng xy lanh khí nén kết hợp cơ cấu dẫn hướng giúp quá trình vận chuyển tray diễn ra ổn định và đồng bộ với toàn bộ dây chuyền.

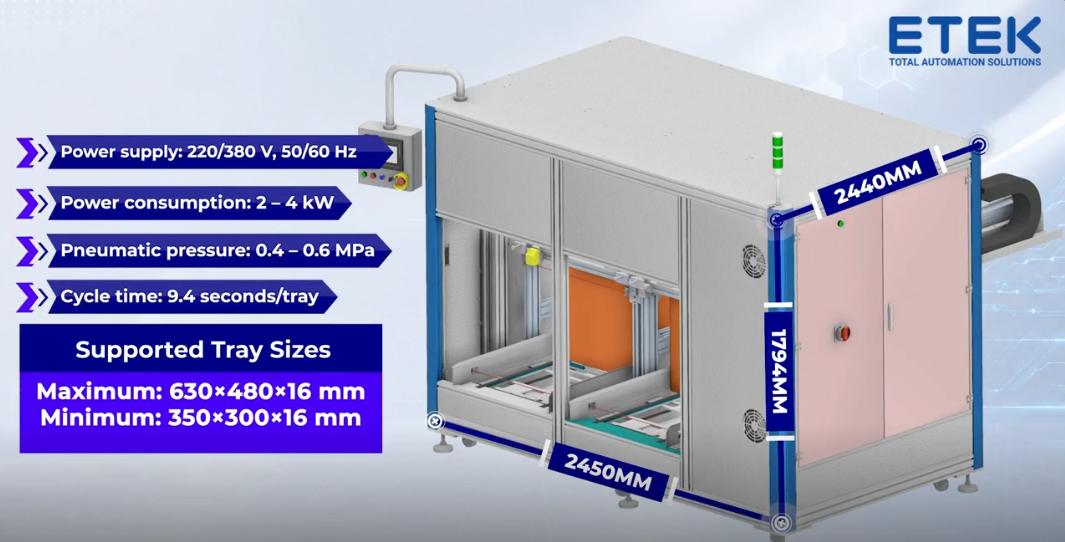

4. Thông số kỹ thuật tham khảo

Tùy theo yêu cầu sản xuất và kích thước sản phẩm thực tế, hệ thống Load-Unload Tray có thể được tùy chỉnh linh hoạt để phù hợp với từng dây chuyền. Dưới đây là các thông số kỹ thuật tham khảo của hệ thống:

5. Ưu điểm của máy

Tự động hóa công đoạn cấp và gắp tray không chỉ giúp tăng tốc độ sản xuất mà còn giảm đáng kể các lỗi phát sinh do thao tác thủ công. Hệ thống mang lại nhiều lợi ích nổi bật như:
Tăng năng suất sản xuất
Hệ thống vận hành tự động liên tục với tốc độ cao, giúp rút ngắn thời gian thao tác và nâng cao sản lượng.
Giảm phụ thuộc vào nhân công
Máy thay thế phần lớn thao tác thủ công trong quá trình cấp và sắp xếp tray, từ đó giảm chi phí vận hành dài hạn.
Đảm bảo độ chính xác cao
Các cơ cấu transfer và gắp hút được lập trình chính xác giúp hạn chế sai lệch vị trí và giảm lỗi sản phẩm.
Hạn chế hư hỏng sản phẩm
Cơ cấu hút chân không giúp thao tác nhẹ nhàng, đặc biệt phù hợp với các sản phẩm điện tử hoặc panel màn hình dễ trầy xước.

6. Ứng dụng thực tế của máy

Máy Load-Unload Tray được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất yêu cầu thao tác tray tự động:

• Ngành điện – điện tử: Panel màn hình, PCB, linh kiện điện tử
• Ngành SMT: Cấp và thu tray tự động, chuyển sản phẩm giữa các công đoạn
• Ngành công nghệ cao: Thiết bị thông minh, module camera, linh kiện bán dẫn
• Ngành sản xuất tự động hóa: Dây chuyền assembly, hệ thống intralogistics nội bộ

—————————————————————–
