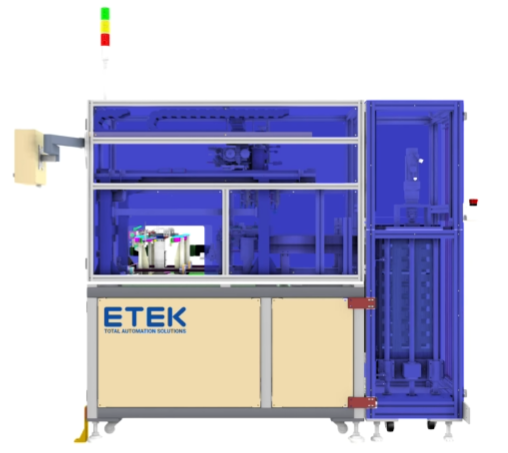

Máy Cắm Linh Kiện Bản Mạch

Để đáp ứng nhu cầu về tốc độ và độ chính xác trong quá trình lắp ráp linh kiện lên bảng mạch ETEK đã thiết kế giải pháp mang tên Máy cắm linh kiện bản mạch. Đây là giải pháp tự động hóa giúp doanh nghiệp nâng cao năng suất, giảm phụ thuộc nhân công và tăng tính đồng bộ trong dây chuyền sản xuất PCB hiện đại.

1. Máy cắm linh kiện bản mạch là gì?

Máy cắm linh kiện bản mạch là hệ thống tự động dùng để cấp, định vị và cắm linh kiện điện tử lên bảng mạch PCB/PWB theo vị trí đã lập trình sẵn. Hệ thống sử dụng cơ cấu transfer, tool hút chân không và băng tải để đảm bảo quá trình thao tác diễn ra nhanh chóng, chính xác và ổn định.

Thiết bị phù hợp cho các dây chuyền sản xuất điện tử yêu cầu độ chính xác cao như linh kiện điện tử, thiết bị gia dụng, bo mạch điều khiển và sản phẩm 3C.

2. Ưu điểm nổi bật của máy

Việc ứng dụng máy cắm linh kiện tự động mang lại nhiều lợi ích cho doanh nghiệp sản xuất điện tử:

• Tăng độ chính xác khi lắp ráp. Hệ thống sử dụng cụm transfer XYZ kết hợp tool hút giúp định vị linh kiện chính xác với sai số thấp, đảm bảo chất lượng bo mạch đồng đều.
• Tự động hóa quy trình sản xuất. Máy vận hành tự động từ cấp tray, gắp linh kiện đến đưa sản phẩm lên băng tải insert, giúp giảm thao tác thủ công và tăng hiệu quả sản xuất.
• Tiết kiệm nhân công. Giảm số lượng nhân sự tham gia vào công đoạn lắp ráp linh kiện, đồng thời hạn chế lỗi phát sinh do thao tác thủ công.
• Hoạt động ổn định, năng suất cao. Thiết bị có khả năng vận hành liên tục với cycle time nhanh, đáp ứng nhu cầu sản xuất số lượng lớn trong ngành điện tử.
• Dễ tích hợp vào dây chuyền sản xuất. Máy có thể kết nối với các hệ thống băng tải, robot và dây chuyền SMT/PCB để tạo thành hệ thống sản xuất tự động hoàn chỉnh.

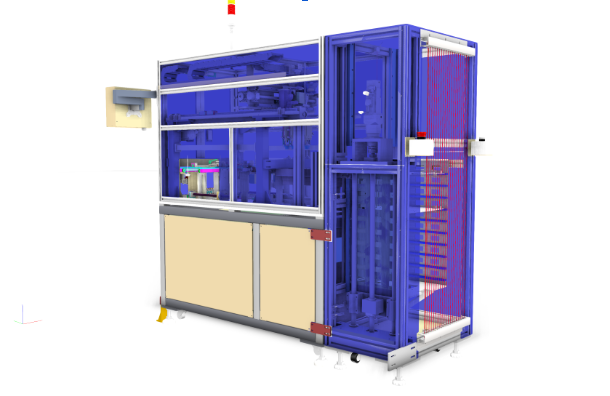

3. Cấu tạo nổi bật của hệ thống

Cụm transfer 3 trục XYZ

Hệ thống transfer XYZ sử dụng tool hút chân không để gắp và định vị linh kiện với độ chính xác cao. Tốc độ hoạt động đạt 400 – 500 mm/s, giúp tăng tốc độ xử lý và đảm bảo tính ổn định khi vận hành.

Cụm cấp tray linh kiện

Cụm cấp tray sử dụng cơ cấu nâng hạ tự động để đưa tray linh kiện vào đúng vị trí hoạt động. Thiết kế này giúp cấp liệu liên tục và giảm thời gian chờ trong quá trình sản xuất.

Cụm băng tải PWB

Băng tải PWB có khả năng điều chỉnh độ rộng linh hoạt để phù hợp với nhiều model bo mạch khác nhau. Hệ thống vận chuyển ổn định với tốc độ 300 – 400 mm/s.

4. Thông số kỹ thuật

5. Quy trình hoạt động của máy

Quá trình vận hành của hệ thống diễn ra tự động theo các bước:

1. Cụm lift cấp lần lượt từng tray linh kiện vào máy.
2. Cụm transfer tray đưa tray đến vị trí gắp.
3. Cụm transfer XYZ sử dụng 3 tool hút để hút đồng thời 3 linh kiện và định vị vào 3 vị trí cố định.
4. Sau khi định vị hoàn tất, linh kiện được chuyển lên băng tải insert để đưa vào công đoạn tiếp theo.
5. Cụm transfer quay về vị trí ban đầu để tiếp tục chu trình hoạt động.

Nhờ cơ chế vận hành liên tục, hệ thống giúp đảm bảo tốc độ sản xuất ổn định và hạn chế tối đa sai sót trong quá trình lắp ráp.

6. Ứng dụng của máy cắm linh kiện bản mạch

Máy cắm linh kiện PCB được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất điện tử như:

• Sản xuất thiết bị điện – điện tử
• Dây chuyền lắp ráp PCB/PWB
• Ngành linh kiện điện tử
• Thiết bị gia dụng thông minh
• Sản phẩm công nghệ 3C

—————————————————————–
