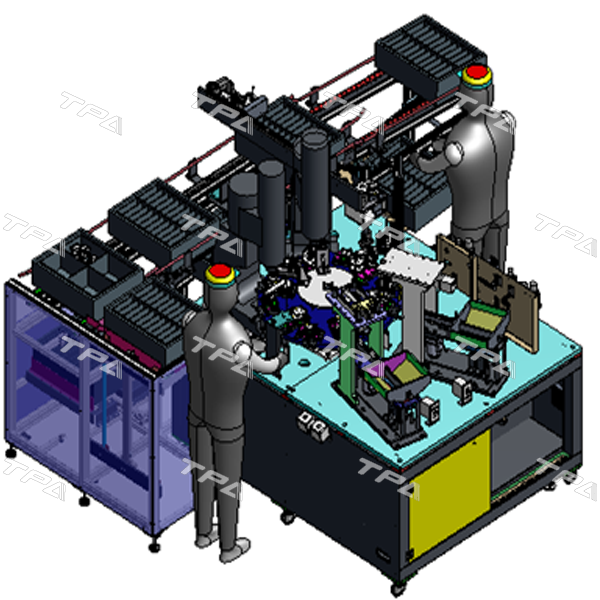

Máy tán pin tự động

MÔ TẢ

Ứng dụng

Lắp ráp : tán chân pin

Ngành nghề

Gia công kim loại, điện điện tử

SẢN PHẨM ỨNG DỤNG

Mô tả

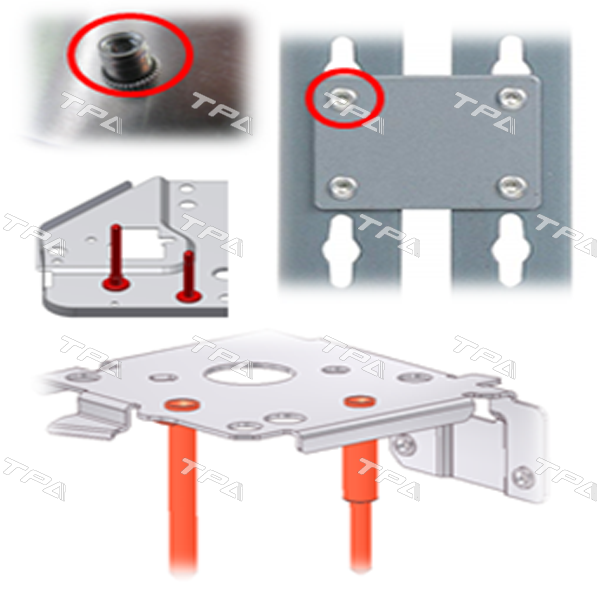

Chi tiết kim loại cần liên kết bằng đinh tán

Kích thước (max)

200x60x50 mm

Trọng lượng (max)

0.5  kg

THÔNG SỐ

KỸ THUẬT

 Nguồn điện (V)

1 Phase 220V

 Công suất (kW)

2

 Áp suất khí (MPa)

0,4 – 0,6

 Khối lượng (kg)

1720

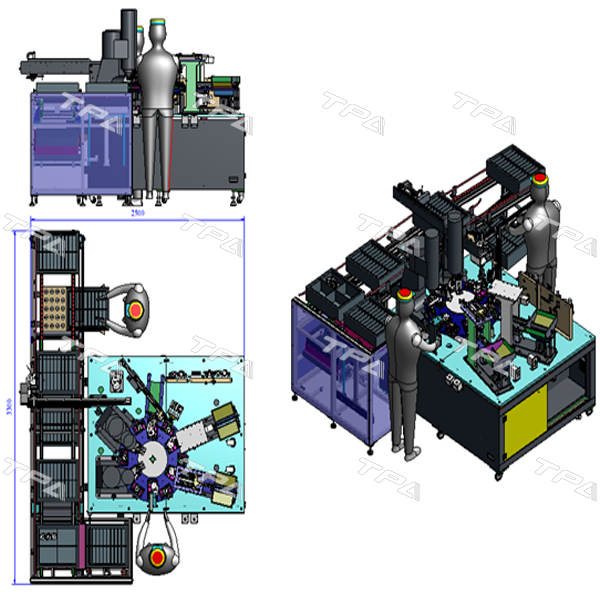

 Kích thước (mm)

2713 x 3300 x 1900

 Cycle time (s)

4,8

 Độ chính xác (mm)

0,03

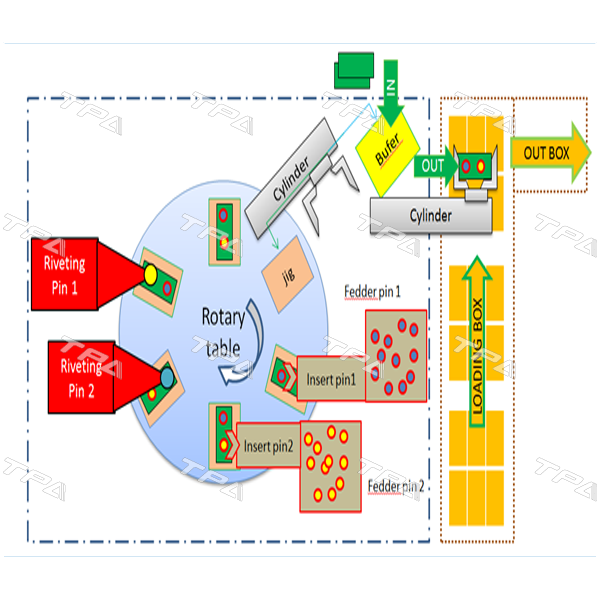

 PROCESS

EQUIMENTS

Loading & Unloading box

Cylinder up/dow : SMC

Roller track, Belt conveyor.

Transfering jig

Rotary cylinder : CKD

Pick & place

Mechanical Design + Cylinder : SMC ( Festo, CKD..)

Fedder ,Transfering Pin

Mechanical Design + Cylinder : SMC ( Festo, CKD..)

Riveting

Riveting Machine: Koki shokai
