Máy tự động lắp ráp kết hợp khắc laser

Máy tự động lắp ráp kết hợp khắc laser

Mua ngay:
Mô tả:

✔️ Model:  TPAD.F0133

✔️ Hãng sản xuất: TPA

✔️ Xuất xứ: Việt Nam

  • Thông tin sản phẩm

Chức năng- lợi ích

Chức năng:

  • Tự động hút, di chuyển PCB tới vị trí lắp ráp
  • Lắp ghép vỏ nguồn
  • Khắc mã vạch
  • Kiểm soát thông tin về sản phẩm bằng hệ thống

Lợi ích:

  • Độ ổn định cao, dễ dàng hoạt động vận hành
  • Hoạt động nhanh chóng liên tục
  • Dễ dàng quan sát và điều khiển
  • Giảm nhân công

Thông số kỹ thuật

SẢN PHẨM



Kích thước

123 x 63 x 51 mm

Chất liệu

Nhựa

Cycle time

7,5s /1sp

MÁY LASER

(ML-Z9510)



Bảng điều khiển

MC-P1

Điều kiện khắc

(kích thước kí tự)

0,2 ÷ 120 mm

Tốc độ quét

Tối đa 12000 mm/s

Độ phân giải khắc

2 µm

Khoảng cách đo được cơ bản

(± chiều rộng biến đổi)

189 mm (±21 mm)

Kiểu khắc

Khắc tĩnh/khắc động (tốc độ không đổi/bộ mã hóa)

Vùng khắc

120×120×42 mm

ĐIỆN – KHÍ

Nguồn điện

1 phase 220V

Nguồn khí

0,4 – 0,6 MPa

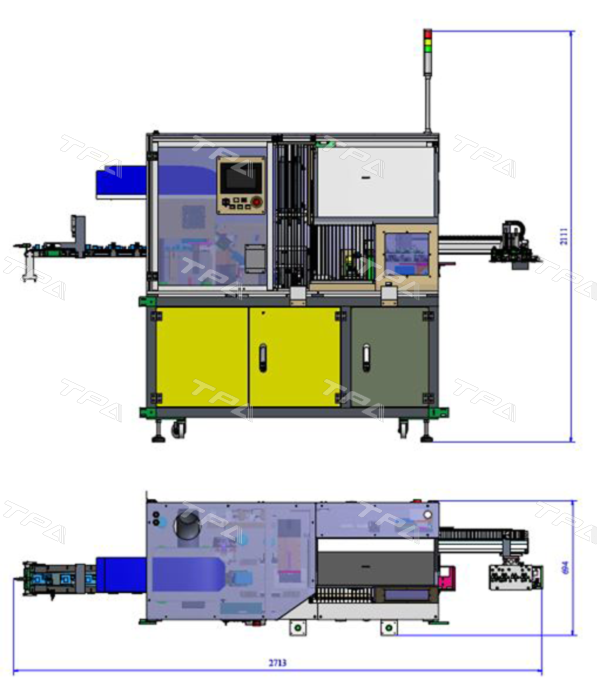

LAYOUT

Khối lượng

----

Kích thước

(dài x rộng x cao)

3217 x 1810 x 2007 mm



Mô tả

Máy tự động gắp block 4 PCB đến vị trí cắt, tại vị trí này PCB sẽ được cắt tách rời thành 4 PCB riêng biệt.

PCB sẽ được tự động di chuyển tới vị trí lắp ráp vỏ. Sau khi hoàn thành công đoạn lắp ráp, cơ cấu bàn xoay, di chuyển sản phẩm đến vị trí khắc laser. Sau khi khắc, sản phẩm hoàn thiện được gắp và xoay 180 độ đặt lên băng tải thành phẩm.

Máy tự động lắp ráp kết hợp khắc laser

Máy tự động lắp ráp kết hợp khắc laser



—————————————————————–
