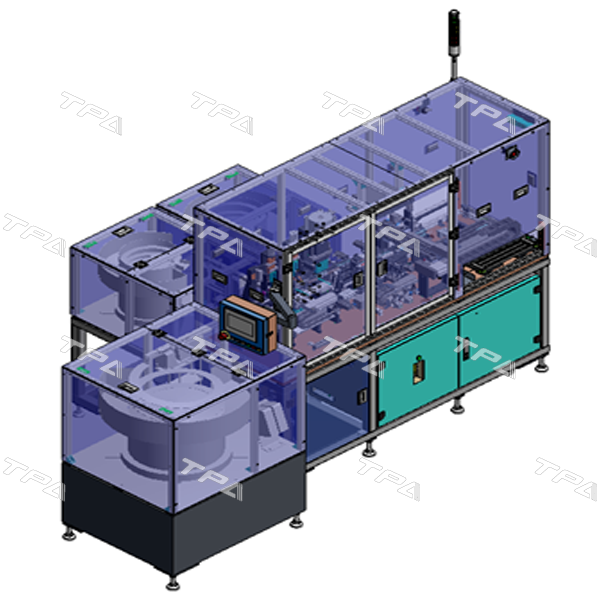

Terminal block assembly machine
✔️ Model: TPAD.F0800
✔️ Manufacturer: TPA
✔️ Origin: Việt Nam
Terminal block assembly machine
|
DESCRIPTION |
Application |
Assembly |
|
Professions |
3C, plastic components... |
|
|
PRODUCTS |
Description |

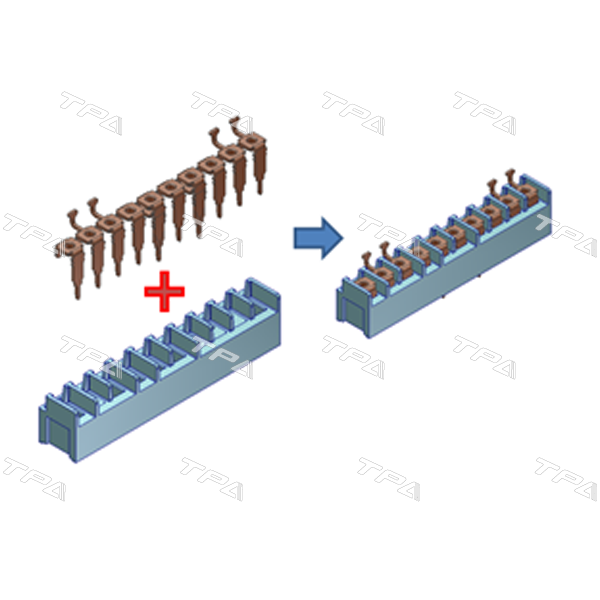

Block terminal |
|
Dimensions (max) (mm) |
100 x 20 x 20 |
|
|
Weight (max) (g) |
100 |
Function
- Automatic terminal block assembly
- Check the size after assembly.
- Functional test after assembly.
- Classify and product arrangements OK or NG.
Benefit
- Increase productivity.
- Replace 4 workers.
- Fully automatic.
Specifications
|
SPECIFICATIONS |
Rated voltage (V) |
|
|
Capacity (kW) |
2 |
|
|
Pressure (MPa) |
0,4 - 0,6 |
|
|
Weight (Kg) |
460 kg |
|
|
Dimensions (mm) |
2800 x 1570 x 1720 |
|
|
Cycle time (s) |
6.5 |
|
|
Accuracy (mm) |
0,3 |

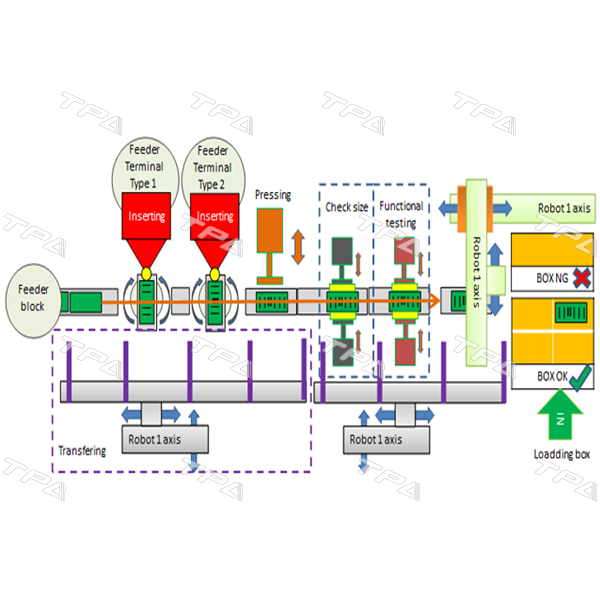

Process
|
PROCESS |
EQUIPMENT |
|
Part feeder |
Bowl feeder. |
|
Transfering |
Robot 1 axis: Yamaha (IAI, SMC, Hiwin…) Cylinder : SMC ( Festo, CKD… ). |
|
Inserting |
Mechanical design. Rotary cylinder : SMC ( Festo, CKD… ) |
|
Testing |
Mechanical, electronic design. |
|
Cleaning |
Blowing air. |
|
Sorting |
Robot 1 axis: Yamaha (IAI, SMC, Hiwin…) Cylinder : SMC ( Festo, CKD… |

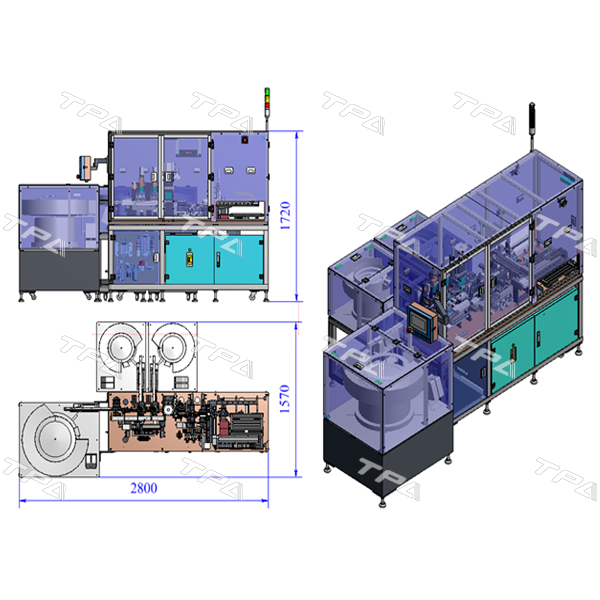

Layout
—————————————————————–
