ETEK - ỨNG DỤNG GẮN CHÂN PIN CẦU ĐẤU NỐI ĐIỆN TỰ ĐỘNG
Cập nhật: 29/06/2022 16:09 - lượt xem: 2221
1. Cầu đấu (Terminal block) là gì?
Terminal block hay còn có các tên gọi khác như Terminal strip, Terminal Block Strip, Terminal Block Connector, Barrier Terminal Strip và Barrier Terminal Block hoặc có thể gọi là Domino (domino điện). Trong tiếng việt chúng ta thường gọi nó là “cầu đấu” hay cũng có các tên gọi khác như: khối thiết bị đầu cuối, khối đầu cuối, khối nối, khối đấu dây,..
Hiểu một cánh đơn giản về terminal block (cầu đấu): khi bạn cần kết nối các đầu dây điện với nhau thì sử dụng cầu đấu là một cách khôn ngoan để giúp bạn giữ an toàn, tăng thuận tiện, dễ dàng sắp xếp có trật tự. Các loại cầu đấu rất dễ sử dụng và được thiết kế chắc chắn để giữ, kết nối các đầu dây điện với nhau một cách đơn giản, nhanh chóng và hiệu quả.
Cầu đấu (Terminal block) – Ảnh minh họa
2. Đặc Điểm Máy gắn chân pin cầu đấu nối điện tự động
Ứng dụng máy gắn chân Pin cầu đấu nối điện tự động là máy lắp ráp chuyên dụng do các kỹ sư với nhiều năm kinh nghiệm của ETEK nghiên cứu và phát triển được sử dụng nhiều trong ngành Điện - Điện tử tự động hóa nhằm mục đích lắp ráp đầu nối điện đảm bảo tốc độ cao và chính xác giúp tăng năng suất và giảm thiểu nhân công tham gia thực hiện. Máy được thiết kế chạy tự động hoàn toàn kết hợp hệ thống PLC quản lý và vận hành nhanh chóng, dễ dàng.

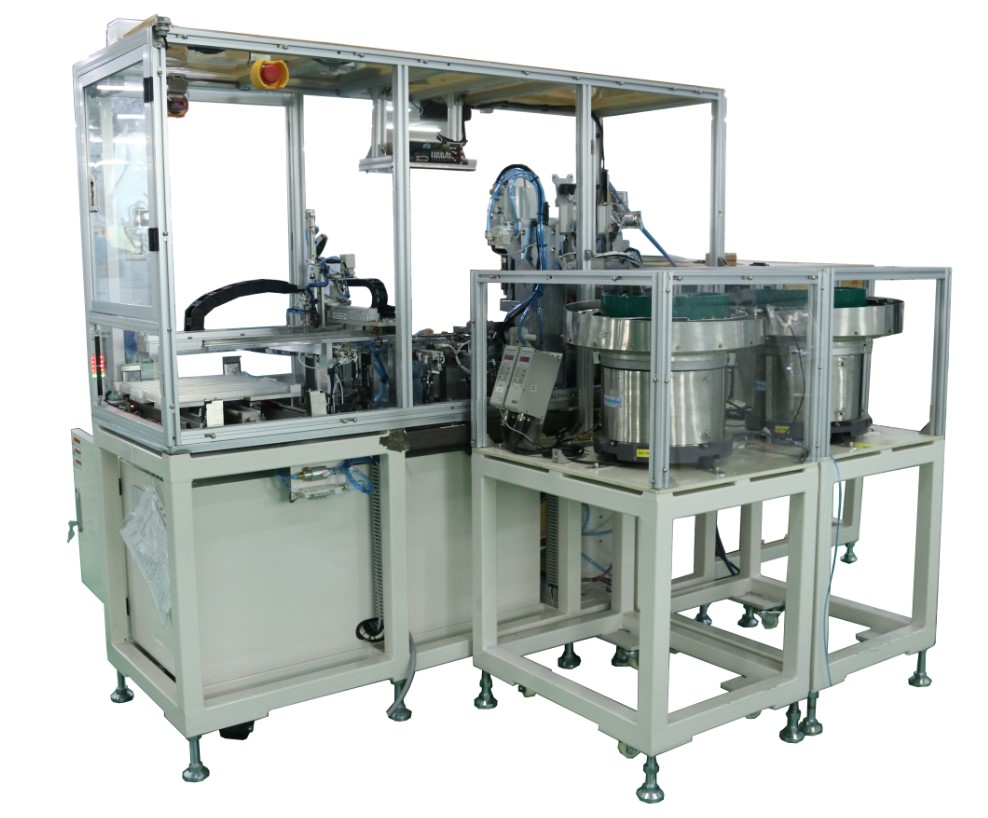

TPAD.F0800 – Máy lắp chân pin đầu nối điện tự động (Teminal Block)
3. Chức năng của Máy gắn chân pin cầu đấu nối điện tự động
Máy có chức năng tự động lắp ráp Term (Terminal without tap), Tap (Terminal with tap) vào HSG. Kiểm tra chất lượng sản phẩm thông qua 2 bước là kiểm tra bằng lực và kiểm tra bằng điện.
4. Thông số kỹ thuật Máy gắn chân pin cầu đấu nối điện tự động
STT
Thông số
Giá trị
1
Điện áp
1 Pha 220VAC
2
Công suất
4 kW
3
Áp suất khí đầu vào
0.4-0.6 Mpa
4
Kích thước máy
2800x1600x1750 (mm)
5
Cycle time
7,55s
6
Accuracy
0.1 (mm)
5. Nguyên lý hoạt động của Máy gắn chân pin cầu đấu nối điện tự động:
- B1: Công nhân cấp sản phẩm gồm HSG, Term, Tap vào các bowl tương ứng.
- B2: Bật các bowl và feeder ở các cụm input và đợi 3-5 phút để term & tap ra đều trên feeder.
- B3: Kiểm tra sản phẩm và dị vật còn trong rail.
- B4: Chuyển cần gạt Auto/Man trên HMI về Man. Đưa máy về gốc bằng cách nhấn nút ORIGIN.
- B5: Chuyển máy sang chế độ Auto, ấn START.
- B6: Cụm Transfer 1 chuyển HSG qua các cụm Insert để chèn term và tap, sau đó chuyển qua cụm Press để ép. Cụm Lật HSG chuyển sản phẩm xuống rail thứ 2. Cụm Transfer 2 chuyển sản phẩm qua các cụm check và đưa về cuối rail. Cụm output xếp sản phẩm vào khay và đưa các sản phẩm NG vào khay NG.
- B7: Sau khi xếp đầy sản phẩm vào khay sẽ có chuông báo để công nhân đổi khay.

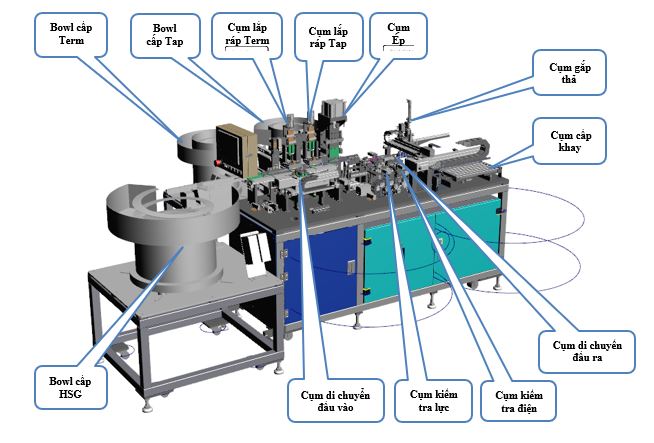

Process quy trình hoạt động của máy

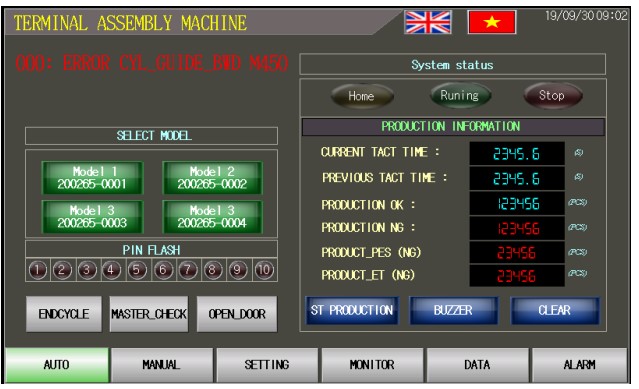

TPAD.F0800 - Giao diện màn hình HDMI
6. Tính năng nổi bật của Máy gắn chân pin cầu đấu nối điện tự động
- Thời gian cấp phôi và lấy sản phẩm của máy láp ráp chân pin đầu nối điện tự động rất ngắn giúp tăng năng suất gia công cho máy công cụ. Thời gian trên, với một hoặc một vài sản phẩm sản xuất đơn chiếc là không đáng kể.
- Đảm bảo chất lượng lắp ráp sản phẩm
- Tối ưu hóa không gian nhà xưởng, giảm thiểu số lượng nhân công và vị trí làm việc
- Tiết kiệm chi phí nhân công, sửa chữa, vận hành dễ dàng và thuận tiện
- Hệ thống kiểm tra phát hiện lỗi sản phẩm nhanh chóng và báo lỗi đến người vận hành khắc phục kịp thời và không làm chậm tiến độ sản xuất
- Sau khi nghiên cứu và nâng cấp máy lắp ráp chân pin đầu nối điện tự động hiện nay đạt tốc độ (Cycle time) 7.55s/1 sản phẩm, độ chính xác lặp lại (Accuracy) ±0,1mm
- Máy láp ráp chân pin đầu nối điện tự động được thiết kế để giảm chi phí về nhân công, một công nhân có thể vận hành toàn bộ máy dễ dàng.
So sánh hiệu quả của hệ thống
Không có hệ thống lắp ráp tự động:
Số công nhân: 6 người
Thêm các giá, kệ để chứa sản phẩm cho từng công đoạn
Có hệ thống lắp ráp tự dộng:
Số công nhân: 01 người cấp phôi và sản phẩm sau khi gia công không cần hệ thống giá, kệ cho sản phẩm từng công đoạn
7. Tại sao lựa chọn TPA là nhà cung cấp Máy gắn chân pin cầu đấu nối điện tự động?
Những ưu điểm của chúng tôi:
+ Tối ưu hóa chi phí dựa theo nhu cầu của khách hàng
+ Là nhà cung cấp giải pháp tự động hóa tổng thể và toàn diện
+ Chuyên môn sâu về kỹ thuật hệ thống
+ Có kinh nghiệm đã triển khai nhiều dự án cho đối tác lớn, đặc biệt là các nhà máy sản xuất
+ Các đối tác của chúng tôi trong việc thiết kế ứng dụng Palletazing: ABB Robot, QKM Robot, Universal Robot…
Với 15 năm kinh nghiệm trong lĩnh vực tự động hóa, TPA sẵn sàng đưa ra những giải pháp thông minh nhất về cung cấp Máy gắn chân pin cầu đấu nối điện tự động giúp tăng năng suất và đem lại hiệu quả cao cho doanh nghiệp của bạn
—————————————————————–
