MÁY LÀM SẠCH PCB TỰ ĐỘNG

Cập nhật: 05/03/2022 08:50 - lượt xem: 342

Tại sao PCB cần được làm sạch?

Hiện nay, các linh kiện điện tử có kích thước ngày càng nhỏ nên việc tích hợp chúng ngày càng phức tạp hơn. Đối với các thành phần như 0402, 0201 và QFP, BGA, CSP, …do diện tích đệm nhỏ nên tỷ lệ tấm, bụi và hạt khuếch đại sẽ dễ tạo ra hàn rỗng và hàn ảo, điều này gây ảnh hưởng đến chất lượng sản phẩm. Khi phủ coating PCB, mà PCB vẫn chứa dư lượng chất bẩn trên mặt, thì lớp Coating sẽ bị hỏng, không đảm bảo chất lượng. Vì vậy, trong ngành chế tạo mạch pin PCB hiện nay, việc làm sạch PCB là thực sự cần thiết.

may-lam-sach-san-pham

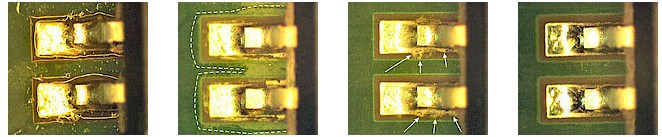

PCB không được vệ sinh

Việc sử dụng PCB chưa được vệ sinh, làm sạch ảnh hưởng đáng kể đến tất cả các bước quy trình tiếp theo như hàn và lớp phủ bảo vệ vì nó chủ yếu loại bỏ nhựa và dư lượng chất hoạt hóa. Nếu để lại trên các bộ phận khi lắp ráp, cặn bẩn có thể gây ra sự kết dính không thích hợp của các liên kết dẫn đến hỏng hóc như nứt gót chân hoặc bung tuột. Trong quá trình sơn phủ, cặn còn lại có thể dẫn đến khả năng thấm ướt kém và tách lớp phủ được biết đến là nguyên nhân gây ra hỏng hóc trong quá trình lắp ráp.

Mục đích sử dụng máy làm sạch PCB (PCB cleaning machine)

1. Đảm bảo tuổi thọ sản phẩm
Bo mạch PCB sau sản xuất thường còn chứa dư lượng flux, vân tay, bụi,…bám trên bề mặt. Nếu không được vệ sinh đúng cách thì bo mạch sẽ bị ăn mòn, đổi màu chân linh kiện và giảm tuổi thọ của sản phẩm.
2. Đảm bảo tín hiệu của các ứng dụng tần số cao: Như điện thoại, radio,…
3. Đảm bảo nhiều tiêu chuẩn khác của PCB
4. Tiết kiệm chi phí sửa chữa

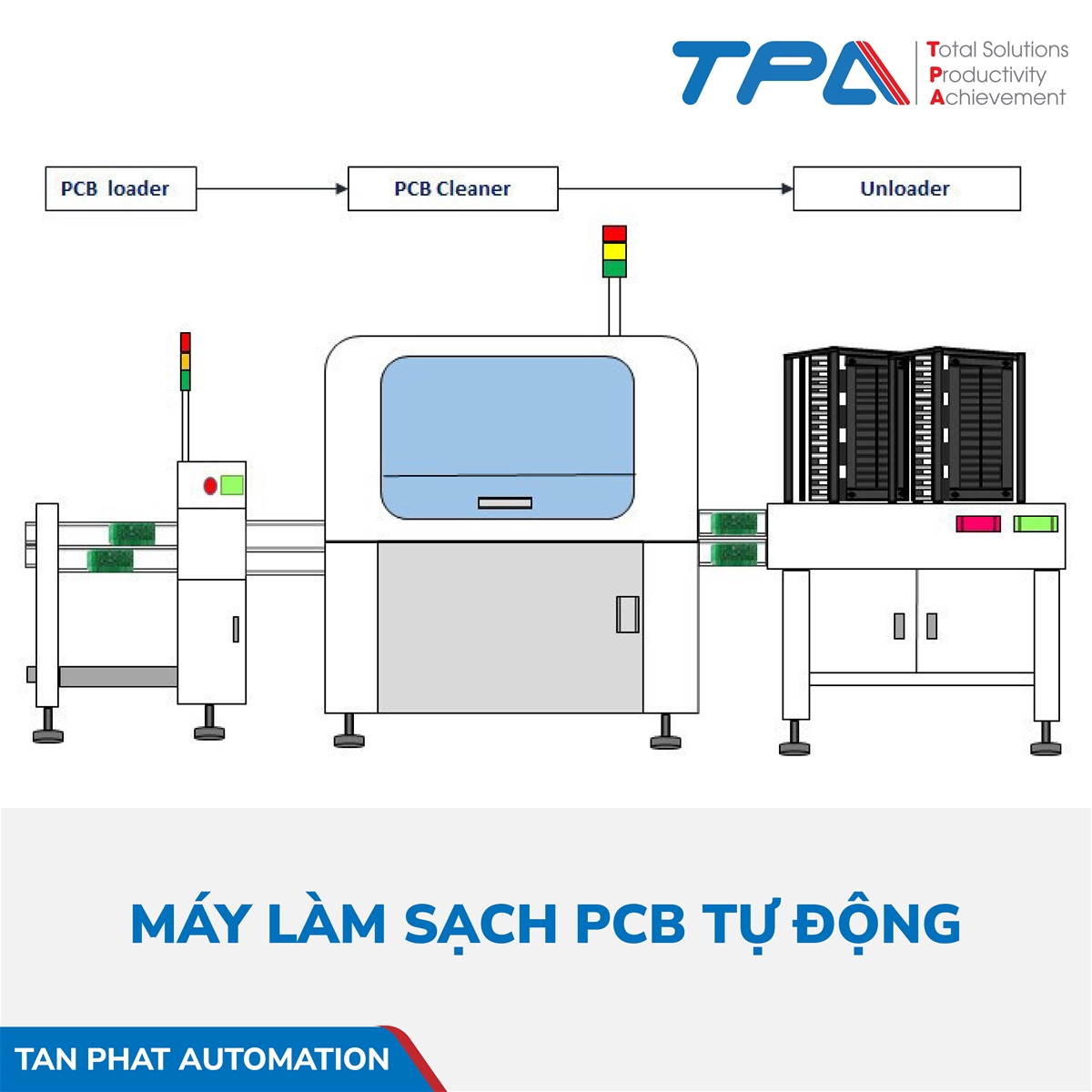

TPA- Ứng dụng hệ thống làm sạch bản mạch


       - Thiết bị bao gồm:

        + 1 máy đầu vào cấp bản mạch (Dual PCB loader),
        + 1 máy làm sạch (Dual PCB Clener ),
        + 1 máy đầu ra sắp xếp bản mạch vào magazine (Dual Unloader)

       - Nguyên lý hoạt động:
        1. Công nhân bóc hộp/ túi chứa PCB(50kg) và cấp vào Dual PCB loader
        2. PCB loader đưa PCB tới vị trí cleaner của máy làm sạch (PCB cleaner Brush)
        3. Sau khi làm sạch sản phẩm sẽ được đưa tới vị trí PCB unloader và xếp vào Magazine tự động

GIẢI PHÁP:

may-lam-sach-PCB

PCB loading

Chiều rộng tối đa của đường ray: 250mm
1 .Bare Board Loader - dual lane: Số lượng 1 bộ
      Vị trí PCB được xếp chồng như hình 1
2. Double-sided brush cleaning machine : Số lượng 2 bộ
3. Dual lane Unloader PCB: 1 Bộ

may-lam-sach-pcb-tu-dong

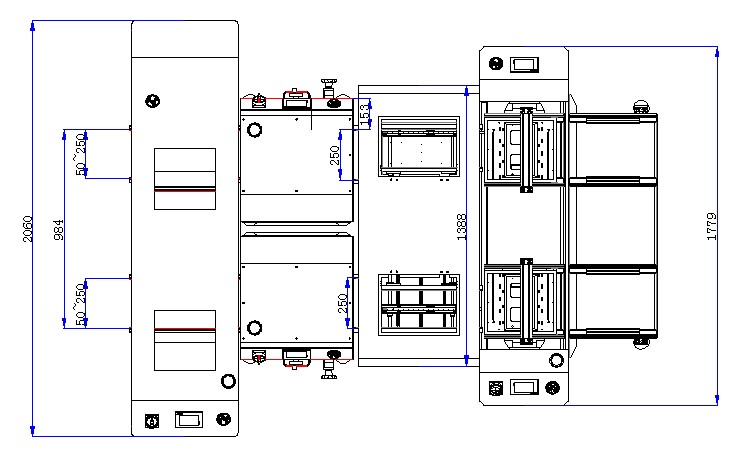

Layout tổng thể máy làm sạch PCB

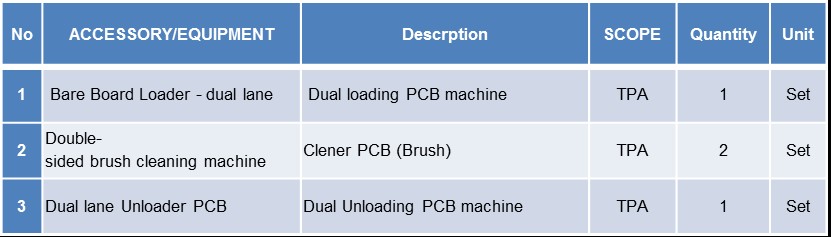

BOM LIST

Tại sao nên chọn hệ thống làm sạch PCB của TPA?


1.  Hệ thống làm sạch bàn chải (brush) hoặc cọ lăn theo nhu cầu của khách hàng đảm bảo tính linh hoạt.
2. Hệ thống điều khiển PLC, bảng điều khiển HMI, hoạt động dễ dàng sử dụng.
3. Sử dụng bàn chải xoắn ốc tốc độ cao có thể cải thiện độ sạch và tiết kiệm tiêu thụ giấy dính bụi.
4. Sử dụng con lăn làm sạch chất lượng cao để mang lại hiệu quả làm sạch và tuổi thọ tốt nhất
5. Sử dụng con lăn và hỗ trợ thiết kế kiểu ngăn kéo để dễ dàng vận hành và bảo trì.
6. Có thể được sử dụng hỗ trợ đáy phẳng để tiếp xúc phẳng với PCB, có lợi hơn cho hiệu quả làm sạch.
7. Khả năng khử nhiễm, làm sạch hai mặt.
8. Tương thích với SMEMA.

he-thong-lam-sach

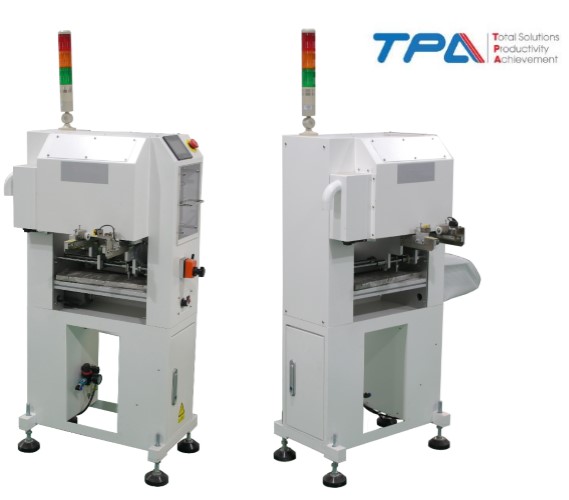

Máy làm sạch PCB tự động
may-lam-sach-tu-dong

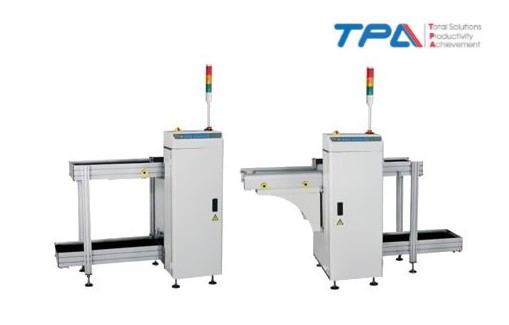

 Dual Loader/ Unloader PCB

Với 15 năm kinh nghiệm trong lĩnh vực tự động hóa, TPA sẵn sàng đưa ra những giải pháp thông minh nhất về Hệ thống làm sạch sản phẩm giúp tăng năng suất và đem lại hiệu quả cao cho doanh nghiệp của bạn


—————————————————————–
