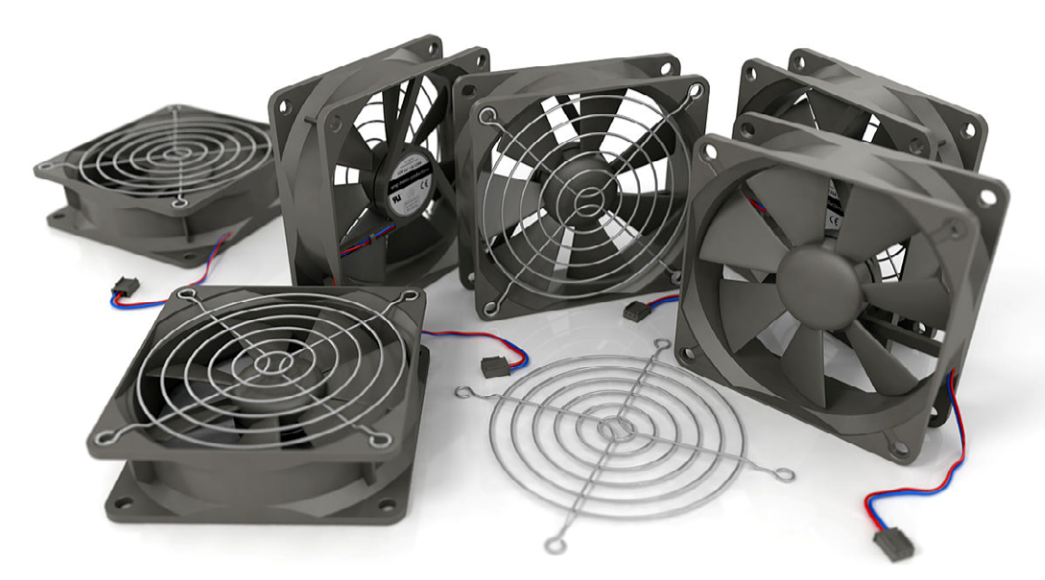

Dây chuyền lắp ráp quạt tản nhiệt được sử dụng phổ biến trong các thiết bị điện – điện tử nhằm giảm nhiệt độ từ động cơ hoặc các bộ phận hoạt động liên tục với công suất cao.
Quạt tản nhiệt là một hình thức tản nhiệt cưỡng bức (sử dụng các quạt nhỏ để lưu chuyển một luồng không khí từ phía sau của quạt đến phía trước chúng nhằm tản nhiệt cho các thiết bị). Tản nhiệt dùng quạt là phương thức tản nhiệt phổ biến và tối ưu nhất trong các phương pháp tản nhiệt cưỡng bức.
Dây chuyền lắp ráp quạt tản nhiệt TPAD.F0710 được TPA nghiên cứu và thiết kế nhằm giảm thiểu các bước nguyên công thừa trong quá trình lắp ráp chi. Đồng thời, tăng năng suất, chất lượng sản phẩm, đảm bảo được độ chính xác cao nhất.
Thiết bị/ Máy móc trong dây chuyền lắp ráp gồm có:
- Trạm lắp ráp C - Ring
- Trạm lắp ráp Housing
- Trạm lắp ráp Swing
Thông tin cơ bản dây chuyền lắp ráp quạt tản nhiệt
Điện áp: 380V
Áp suất khí: 0.4 - 0.6 MPa
Sản phẩm đầu vào: Housing đã lắp mạch, Swing, Washer, C - Ring
Robot và khí nén: SMC
Vị trí lắp ráp vòng bi vào trục căn chỉnh theo đường lắp ráp
Cycle time (CT): 6s
Kích thước: L3936 x W1649 x H1444 (mm)
Thông tin các trạm:
1. Trạm lắp ráp Housing
- Kiểm tra mạch, vòng bi lắp đúng trị trí chưa qua các cơ cấu sensor kiểm tra chiều cao, kiểm tra có không, kiểm tra lực.
- Phân loại sản phẩm NG ra băng tải sản phẩm NG, nếu OK thì chuyển sang công đoạn tiếp theo.

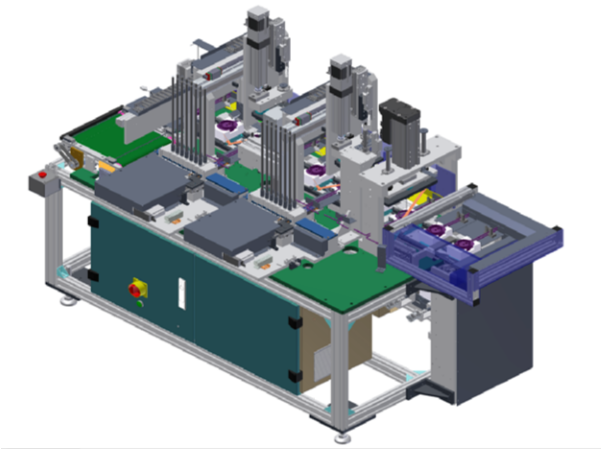

Trạm 1: Lắp bản mạch và vòng bi vào vỏ (Housing)
2. Trạm lắp ráp Swing
- Gắp linh kiện(swing) từ tray, hút làm sạch linh kiện, lắp đệm vênh và vòng bi vào linh kiện giúp kiểm tra độ vênh của double đệm.
- Phân loại sản phẩm NG, nếu OK chuyển sang công đoạn tiếp theo.

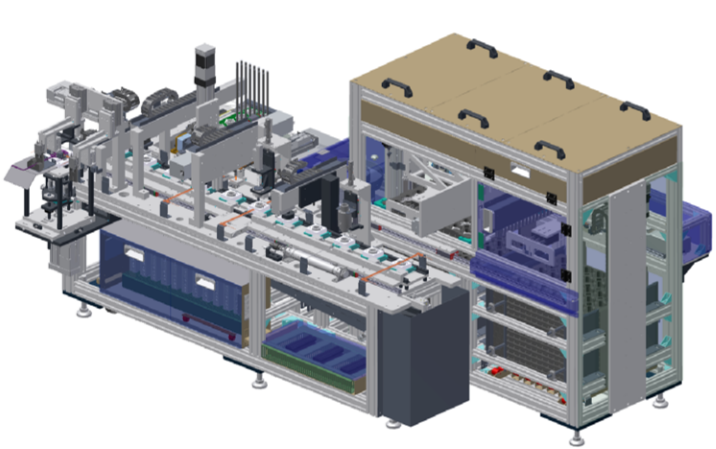

Trạm 2: Lắp Swing
3. Trạm lắp ráp C- ring
- Sau khi lắp swing vào vỏ máy chuyển linh kiện đến trạm lắp C-ring, cố định vỏ và cánh quạt, kiểm tra thực trạng bằng camera.
- Nếu NG => chuyển sang băng tải NG
- Nếu OK chuyển ra băng tải thành phẩm

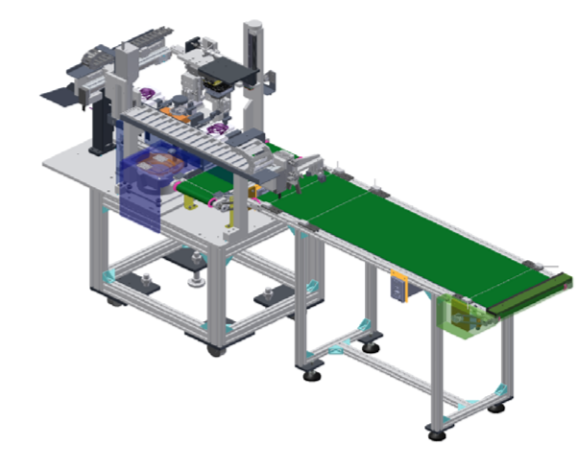

Trạm 3: Lắp C - Ring
Ưu điểm của dây chuyền lắp ráp quạt tản nhiệt:
- Tăng năng suất sản xuất rõ rệt, giúp cắt giảm thời gian chu kỳ của từng công đoạn sản xuất, đảm bảo mức độ chính xác cao nhất.
- Giúp cải thiện rõ rệt chất lượng sản phẩm đầu ra nhờ việc thiết lập và cho ra thông số chính xác của các sản phẩm trước khi sản xuất.
- Giảm chi phí nhân công thông qua việc thay thế con người trong nhiều công đoạn, đặc biệt vượt quá khả năng của con người về tốc độ làm việc thủ công và sức chịu đựng …
- Hạn chế được các yếu tố rủi ro gây ngắt quãng quá trình sản xuất liên quan tới nhân sự, chẳng hạn như chậm giờ, nghỉ ốm… giúp doanh nghiệp cũng tiết kiệm được chi phí để tuyển dụng và đào tạo đội ngũ nhân sự chất lượng cao, đặc biệt để phục vụ cho sản xuất.
- Tối ưu hóa thời gian vận hành bởi các máy móc và robot tự động có thể vận hành 24/7 và rất ít xảy ra các sự cố.
- Kiểm soát, sửa chữa dễ dàng thông qua hệ thống quản lý.

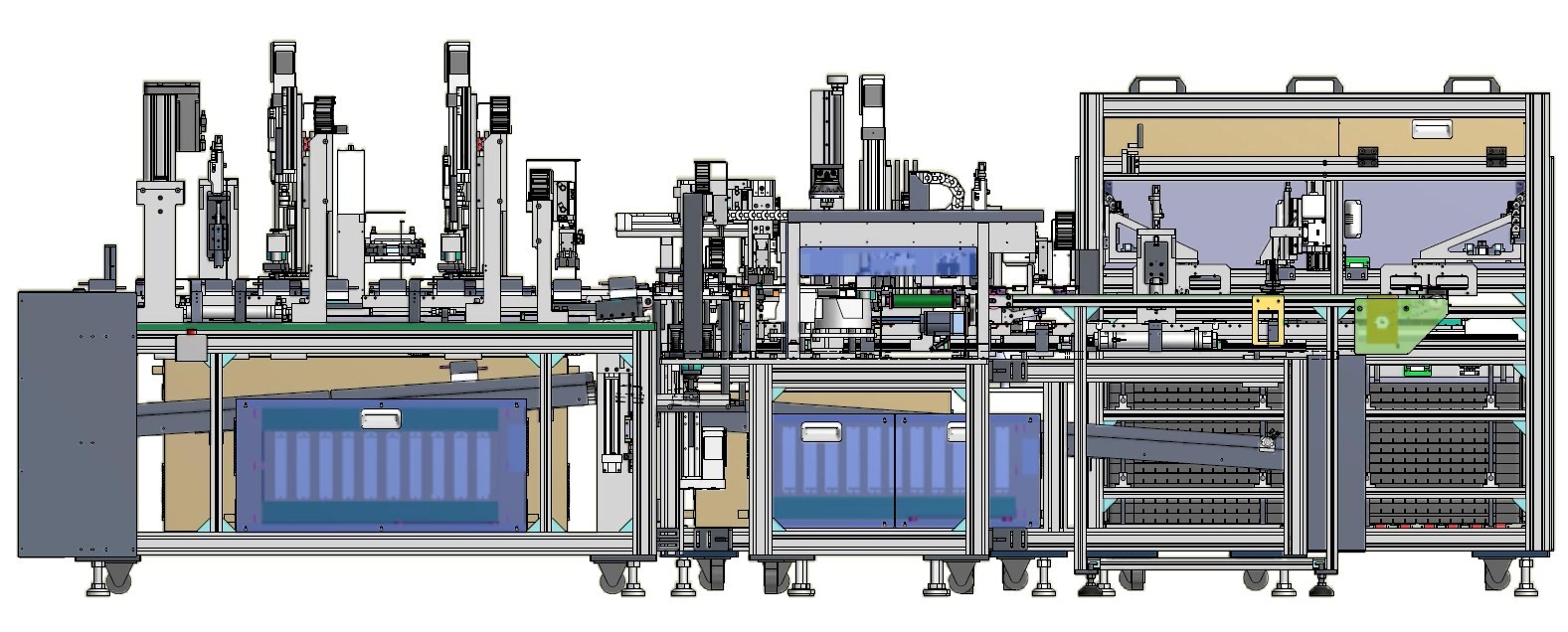

TPAD.F0710 – Dây chuyền lắp ráp quạt tản nhiệt
Tại sao nên lựa chọn dây chuyền lắp ráp quạt tản nhiệt của TPA?
- TPA tự hào là đơn vị đi đầu trong công tác sản xuất, lắp đặt các dây chuyền sản xuất lắp ráp tự động và bán tự động cho các doanh nghiệp trong nước và ngoài nước.
- TPA không ngừng năng cao năng lực, cải tiến về kỹ thuật và chất lượng nhằm đáp ứng những yêu cầu công nghiệp hóa, hiện đại hóa.
- Đối tác chính của TPA là các nhà máy sản xuất, lắp ráp của Hàn Quốc và Nhật Bản đang hoạt động tại Việt Nam và rất nhiều các nhà máy sản xuất theo mô hình công nghiệp hóa, các đối tác và khách hàng lớn như: VINFAST, UNILEVER, SAMSUNG, CANON…
- TPA luôn hỗ trợ, đưa tới khách hàng các giải pháp nhanh nhất, toàn diện nhất và hiệu quả nhất.
Với 15 năm kinh nghiệm trong lĩnh vực tự động hóa, TPA sẵn sàng đưa ra những giải pháp thông minh nhất về dây chuyền lắp ráp sản phẩm giúp tăng năng suất và đem lại hiệu quả cao cho doanh nghiệp.
—————————————————————–
