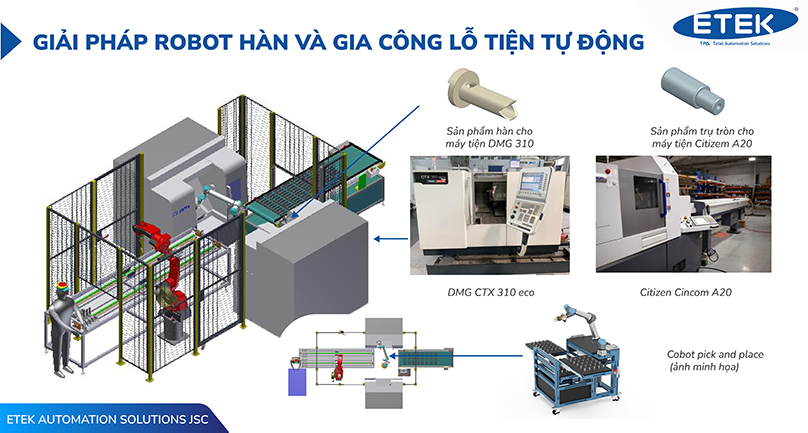

ETEK - GIẢI PHÁP ROBOT HÀN VÀ GIA CÔNG LỖ TIỆN TỰ ĐỘNG

Giải pháp robot hàn và gia công lỗ tiện tự động các máy CNC gia công kim loại … giúp tự động hóa công đoạn hàn và gia công lỗ trên sản phẩm dạng trụ từ đó nâng cao năng suất chế tạo cũng như giảm chi phí trong sản xuất loạt lớn.

Yêu cầu khách hàng:

Tự động hóa quy trình cấp phôi, hàn và lấy sản phẩm cho máy tiện CNC

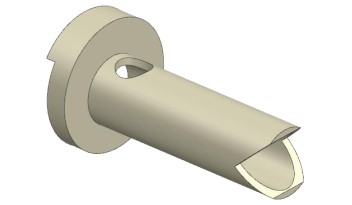

1. Loại sản phẩm hàn cho máy tiện DMG 310 Eco (ưu tiên trước)

- Dạng cấp phôi: cấp đơn chiếc
- Kích thước sản phẩm (DxdxL): 60x31.8x150mm
- Khối lượng: 0.5kg
- Năng suất: 17-27s/pcs, trong đó, gá phôi và lấy sản phẩm: 7s
2. Loại sản phẩm trụ tròn cho máy tiện Citizem A20 (ưu tiên sau)

- Dạng cấp phôi: Cấp liên tục, tiện từ cây phôi đặc D22mm và cắt dần
- Kích thước sản phẩm (DxL): 22x60mm
- Khối lượng: 0.2kg
- Năng suất: 10s/pcs trong đó gá phôi: 3s

Loại máy gia công và chu trình vận hành hiện nay.

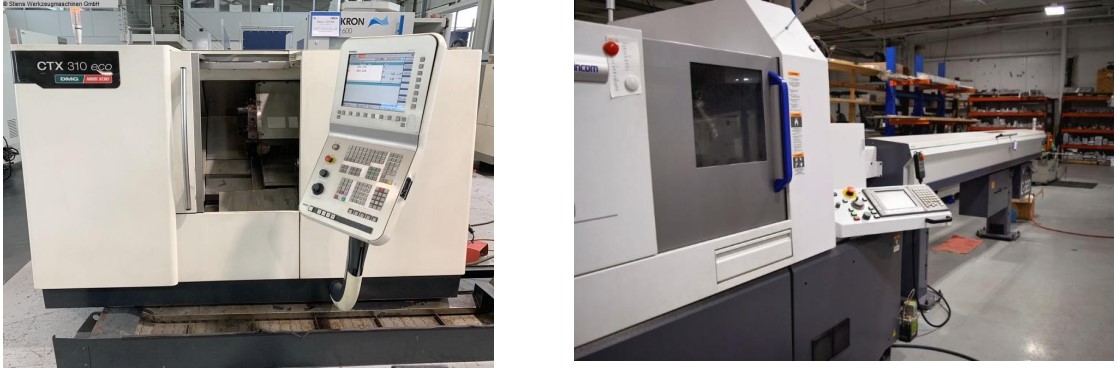

   Máy tiện cho chi tiết hàn – DMG CTX 310 eco                       Máy tiện cho chi tiết trụ tròn – Citizen cincom A20

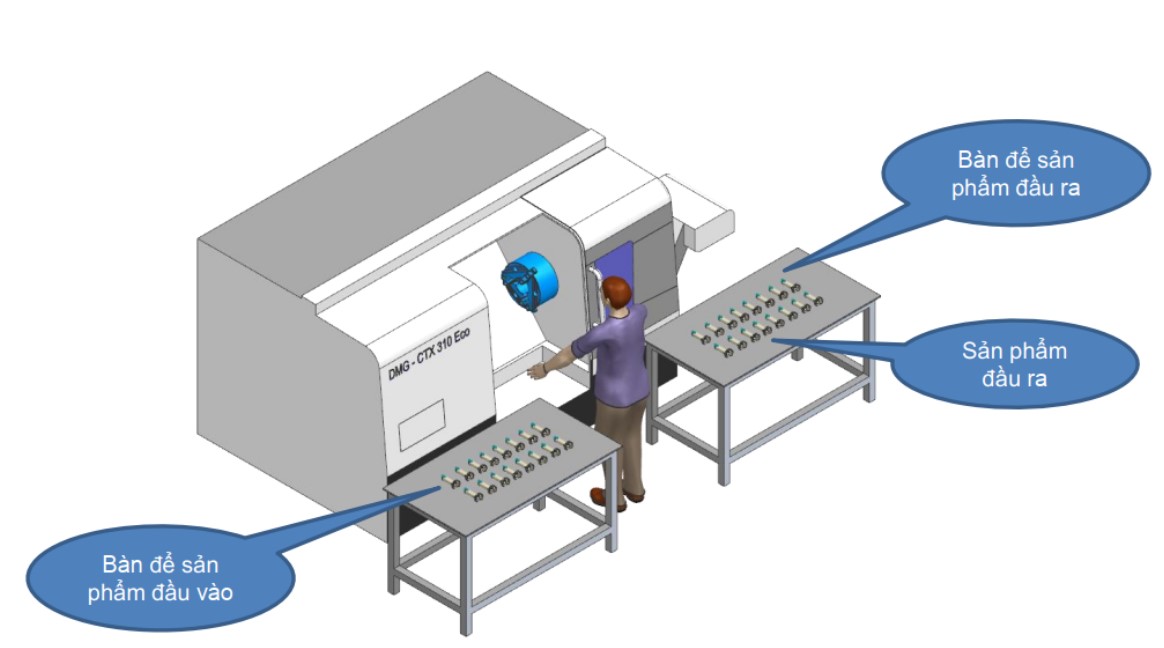

Chu trình vận hành hiện tại của sản phẩm hàn

Với chu trình hiện tại, các thao tác gần như là thủ công và tốn rất nhiều thời gian để hoàn thành. Cụ thể, công nhận phải mở cửa buồng máy lấy sản phẩm đầu vào, lắp vào máy tiện rồi đóng cửa buồng cho máy tiện hoàn thiện sản phẩm, sau đó lại gắp sản phẩm ra khiến hiệu suất làm việc thấp, không hiệu quả.


Quy trình làm việc của máy DMG CTX 310 eco

ETEK - GIẢI PHÁP ROBOT HÀN VÀ GIA CÔNG LỖ TIỆN TỰ ĐỘNG

Nắm bắt được tâm lý khách hàng và yêu cầu cụ thể, chúng tôi đã có mặt tại nhà máy để tìm hiểu và đưa ra giải pháp robot hàn và gia công lỗ tiện phù hợp với hoạt động kinh doanh cũng như nhu cầu của doanh nghiệp.

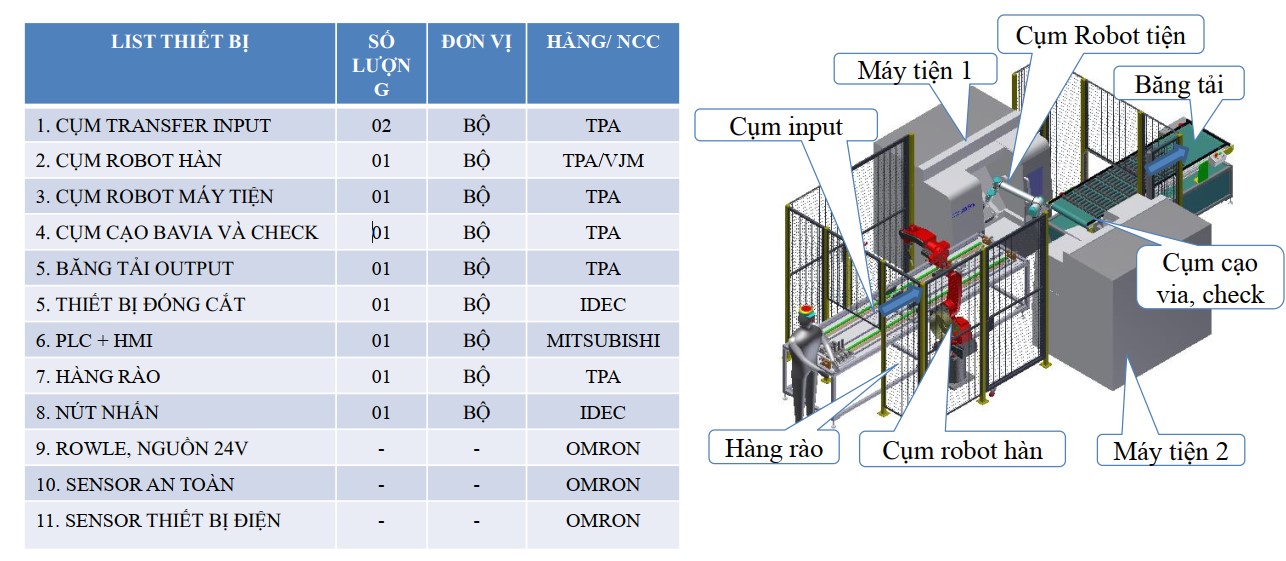

Nguyên lý hoạt động

OP cấp phôi lên Jig tại cụm input
➢ Sản phẩm được vận chuyển tới cụm hàn và được Robot hàn 2 chi tiết với nhau
➢ Sản phẩm tiếp tục được đưa đến vị trí cuối băng tải input, tại đây robot gắp phôi cho vào máy tiện.
➢ Sử dụng 01 robot cấp phôi và lấy sản phẩm đồng thời cho 2 máy tiện.
➢ Trong khi máy tiện 01 làm việc thì Robot tiến hành lấy phôi từ băng tải input đặt vào máy tiện 02, sau đó lấy thành phẩm từ máy tiện 02 đặt vào cụm cạo via và check.
➢ Kết quả check NG: máy tự động cạo via lại
➢ Kết quả check OK: Thành phẩm sẽ được rơi xuống băng tải output và OP lấy ra từ băng tải output
➢  Cycletime: 17s/1 sp

Tính năng nổi bật của hệ thống cấp phôi tự động cho máy tiện

 -  Ưu điểm của hệ thống cấp phôi tự động là có thể thay thế cho con người trong một hoặc nhiều công đoạn sản xuất. Trong số đó, công đoạn cấp phôi, gá lắp vào đồ gá trên máy và tháo sản phẩm ra khỏi máy sau gia công là những công đoạn tự động hóa khả thi nhất để giảm cycle time
 -  Thời gian cấp phôi và lấy sản phẩm của hệ thống rất ngắn giúp tăng năng suất gia công cho máy công cụ. Thời gian trên, với một hoặc một vài sản phẩm sản xuất đơn chiếc là không đáng kể.
 -  Đảm bảo chất lượng mối hàn bằng robot tự động
 -  Lỗ ren được gia công chính xác ngay sau quá trình hàn
 -  Tối ưu hóa không gian nhà xưởng, 1 robot vận hành đồng thời 2 máy tiện với tốc độ cao
 -  Tiết kiệm chi phí nhân công, sửa chữa, vận hành dễ dàng và thuận tiện
 -  Hệ thống Load Unload được thiết kế để giảm chi phí về nhân công, 1 công nhân có thể vận hành 3 đến 4 dây chuyền tự động..

So sánh hiệu quả của hệ thống

Không có hệ thống Load & Unload:
  - Số công nhân: 4 người
  - Thêm các giá, kệ để chứa sản phẩm cho từng công đoạn
Có hệ thống Load & Unload:
  - Số công nhân: 01 người không cần hệ thống giá, kệ cho sản phẩm từng công đoạn

Giải pháp Robot hàn và gia công lỗ tiện tự động mang lại những gì cho doanh nghiệp?

Giải pháp robot hàn và gia công lỗ tiện tự động cho máy tiện, hệ thống Loading & Unloading cho các máy gia công trong cùng 1 dây chuyền sản xuất tạo nên dây chuyền sản xuất tự động từ vật liệu đầu vào là phôi thô đến sản phẩm hoàn thiện ở đầu ra. Đây được coi là một trong những giải pháp tự động hóa tối ưu cho máy tiện tự động hiện nay.
Sản phẩm phục vụ chính của hệ thống robot hàn và gia công lỗ ren cho máy tiện: Các loại phôi hình trụ tròn, kích thước đa dạng góp phần nâng cao hiệu suất làm việc và giảm chi phí về nhân công nhờ tự động hóa tối đa.

Tại sao lựa chọn ETEK là nhà cung cấp Giải pháp robot hàn và gia công lỗ tiện tự động?

Những ưu điểm của chúng tôi:
+ Tối ưu hóa chi phí dựa theo nhu cầu của khách hàng
+ Là nhà cung cấp giải pháp tự động hóa tổng thể và toàn diện
+ Chuyên môn sâu về kỹ thuật hệ thống
+ Có kinh nghiệm đã triển khai nhiều dự án cho đối tác lớn, đặc biệt là các nhà máy sản xuất
+ Các đối tác của chúng tôi trong việc thiết kế ứng dụng Palletizing: ABB Robot, QKM Robot, Universal Robot…
Với 15 năm kinh nghiệm trong lĩnh vực tự động hóa, ETEK sẵn sàng đưa ra những giải pháp thông minh nhất về cung cấp Giải pháp robot hàn và gia công lỗ tiện tự động giúp tăng năng suất và đem lại hiệu quả cao cho doanh nghiệp của bạn

—————————————————————–
